DOB-HSH-M12/L-C43T-L-JG杭榮齒輪測速傳感器

DOB-HSH-M12/L-C43T-L-JG杭榮齒輪測速傳感器

產品詳情

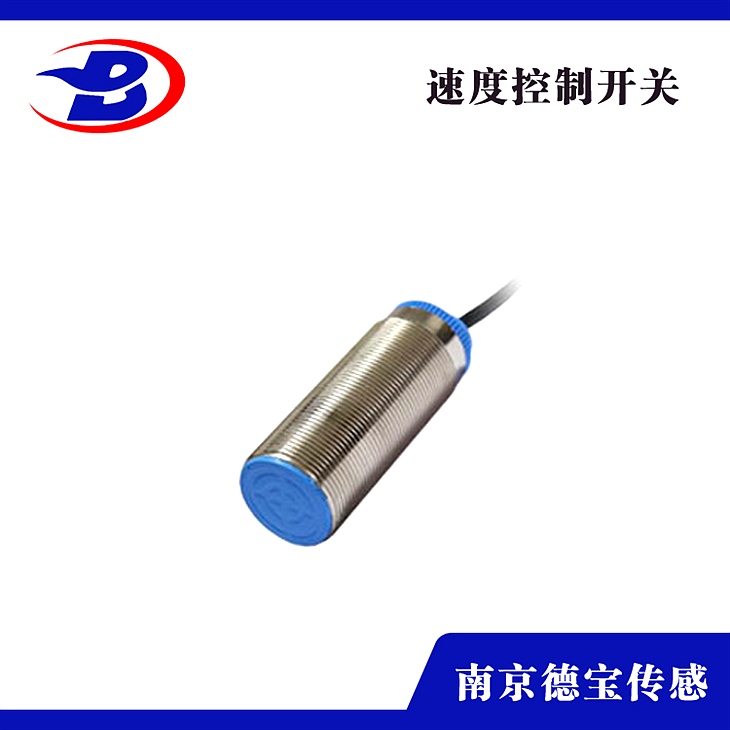

DOB-HSH-M12/L-C43T-L-JG齒輪測速傳感器

一、工作原理

1、旋轉探測儀裝置在被傳動軸旁,被傳動軸裝有檢測片。

2、當電動機運轉時,經過傳動安裝差遣被傳動軸轉動,被傳動軸上的檢測片也隨之轉動。

3、旋轉探測儀接納到檢測片的平均距離脈沖信號,此時旋轉探測儀為閉合狀態,經過串接中間繼電器的自保觸頭使交流接觸器吸合,交流接觸器主觸頭閉合使電機轉動。

4、當設備發作卡轉,堵轉、皮帶打滑、傳動帶零落毛病時,被傳動軸將慢轉或停轉,此時檢測片也隨之慢轉或停轉,旋轉探測儀將接納不到檢測片的平均距離脈沖信號。

5、在工藝時間內(5秒)未接納到轉動信號,旋轉探測儀將由閉合狀態轉為斷開,中間繼電器也斷開,交流接觸器斷開及時停機,牢靠的維護設備(此產品接納檢測片轉動信號與電機大小無關)。

DOB-HSH-M12/L-C43T-L-JG齒輪測速傳感器

二、技術參數

1、工作電源:24VDC/110VAC/220VAC

2、緣電阻:>500MΩ 輸出信號:開關量信號

3、環境溫度:-20℃~+60℃ 環境濕度:小于90

4、外型尺寸:Ф30×115mm

5、重量:0.5Kg

6、跳脫時間:3-17秒

7、響應時間:<2mS

8、檢測間距H2:≤8mm

9、工作間隔H1:≥20mm(10mm/埋入式/二線)

DOB-HSH-M12/L-C43T-L-JG齒輪測速傳感器

三、裝置及接線

1、本安裝裝置時,使其軸線處于程度位置。

2、將裝置支架銜接在膠帶機中間架上,然后用螺栓將本安裝固定在支架的裝置板上即可。

3、 本安裝帶有1.5米左右的四芯橡套電纜,用戶依據標號接線即可。1、3為常開接點,1、2為常閉接點。

當膠帶機啟動后運轉到正常速度時,接點轉換,接點1、3由閉合轉為常開,接點1、2由斷開轉為常閉,此時為正常運轉狀態。假如膠帶發作打滑,帶速降至正常速度的之70左右時,接點再次轉換,接點1、3閉合,1、2斷開,此時為打滑狀態。

4、由于常閉至常開的轉換過程對應的速度差值較大,所以用戶可選擇運用常開(或常閉)種并在訂貨時闡明,如無請求,我廠將按常開點調試出廠。

5、本安裝出廠時已依據帶速及打滑率調整好,運用時勿需再調。

6、本安裝為非差動式,故在膠帶機啟動或停機過程中應不投入或投入無效,并應在控制線路設計中予以***。
