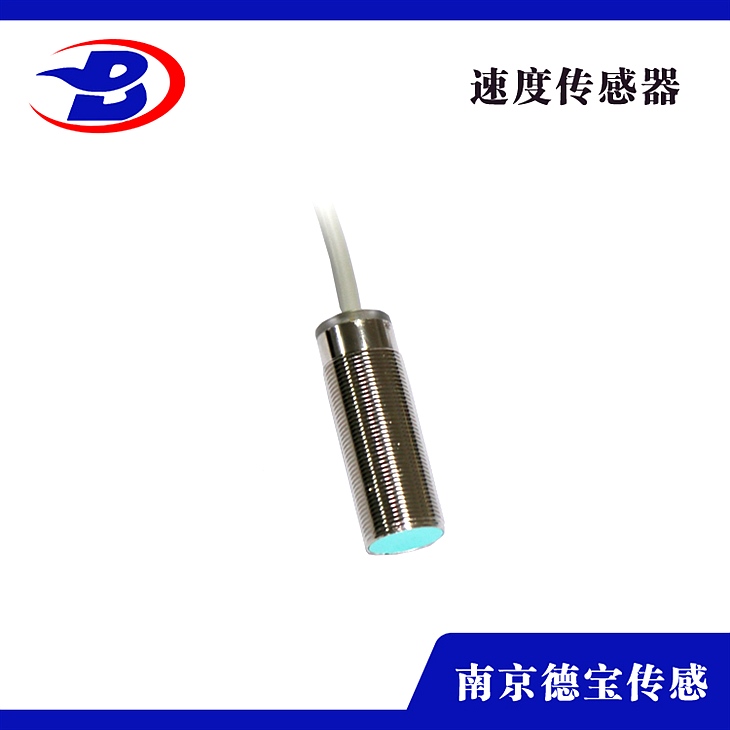

DOB-GS/L-20ZD跑車防護裝置用速度傳感器

DOB-GS/L-20ZD跑車防護安裝用速度傳感器 接近開關是跑車防護安裝配套的礦用速度傳感器。運用在傾角在30°以下的軌道提升運輸斜巷軌道上，作為檢測礦車速度用。采用的PLC控制系統和紅外傳感器測速，進步了控制系統的精確度。聲光報警系統與絞車聯鎖控制，確保提升運輸平安zm.jt0.49。采用氣缸（油缸）或收放絞車傳動，完成斜井提升運輸防跑車自動化控制。PLC控制系統還具有檢測功用，經過檢測位置傳感器的工作狀況，來控制擋車欄的啟閉，防止了誤動作。安裝還具有常閉擋車功用、平穩緩沖功用。

　　傳感器檢測間隔：0-20mm

　　電源電壓：DC10-30V

　　本安電壓：DC12V

　　本安電流：DC15mA

　　外形尺寸：Φ30×60mm（Φ18×50mm）；埋入式

　　速度傳感器磁鋼以一定的轉速劃過檢測面，按動標定按鈕，此時標定的為正常轉速（視為100％），當轉速50％～70％倍的轉速在10s左右速度傳感器動作，當轉速小于等于50％或大于等于110％ 的轉速時，速度傳感器應立刻輸出控制信號時啟動器動作。工作電壓：DC+12V 、電流≤80mA；具有上下電平輸出、200-1000Hz頻率和繼電器觸點輸出功用。頻率輸出局部為了增加脈沖輸出驅動才能，采用集電集開路輸出..

　　速度傳感器

　　a） 環境溫度：0℃～40℃；

　　b） 相對濕度：≤98%（25℃）；

　　c） 大氣壓力：80kPa～110kPa；

　　d） 風 速：0 m/s～8m/s；

　　e） 含有甲烷或煤塵爆炸風險的礦井環境中，但H2S

　　氣

　　體成份應小于6×10-6。

　　速度傳感器

　　i）裝置調整范圍：上下調整≥80mm,垂直門框調整

　　≥60mm；

　　j） 顯現功用:風門傳感器采用兩個信號指示燈顯現工

　　作狀態：

　　a. 門開閉狀態指示燈：門開為燈熄，門閉為燈亮。

　　b. 有電壓狀態指示燈：燈亮有電，燈熄為無電。

　　k）防爆類型：礦用實質平安型。

　　l）防爆標志：Exib I。
