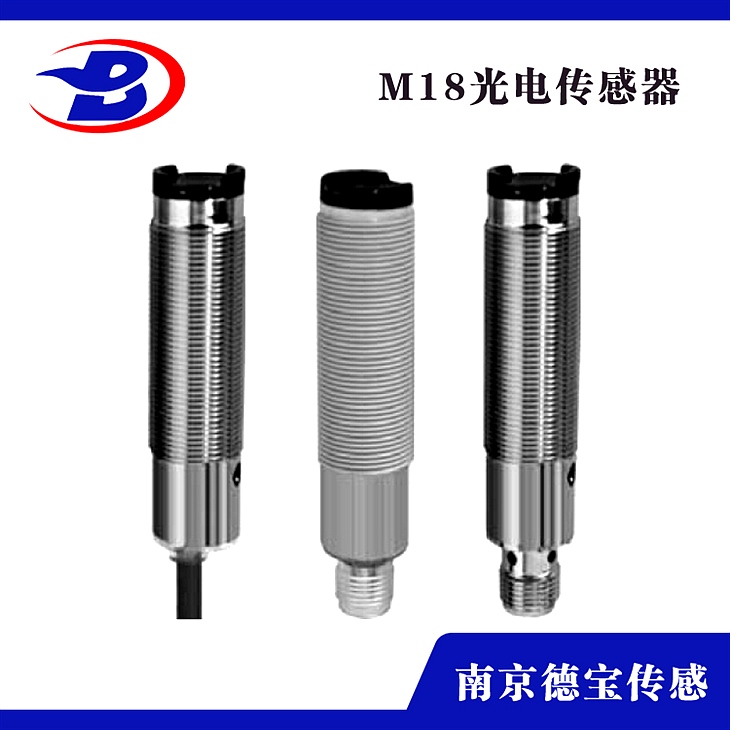

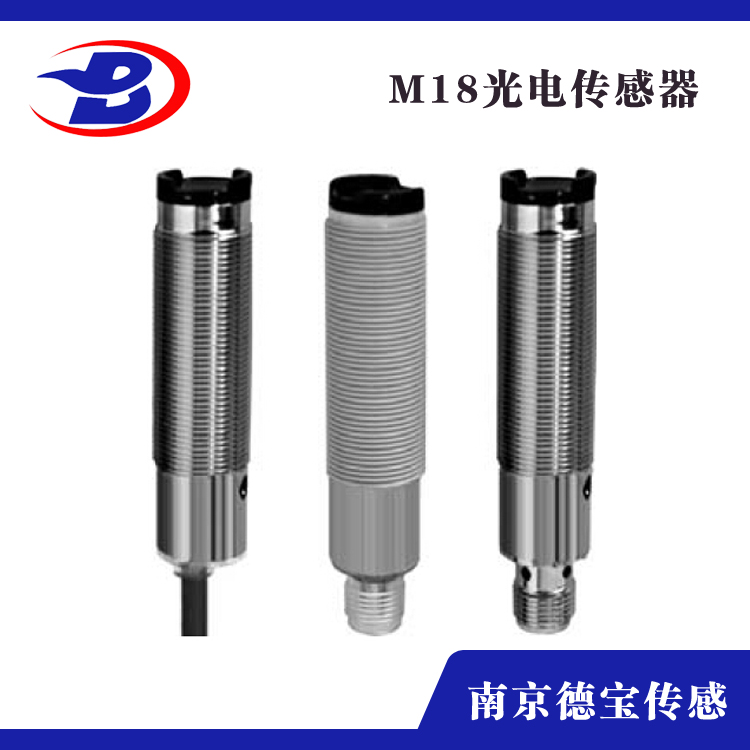

EBA5433X漫反射光電開關
EBA5433X漫反射光電開關是光電接近開關的簡稱，它是利用被檢測物對光束的遮擋或反射，由同步回路接通電路，從而檢測物體的有無。物體不限于金屬，所有能反射光線（或者對光線有遮擋作用）的物體均可以被檢測。光電開關將輸入電流在發射器上轉換為光信號射出，接收器再根據接收到的光線的強弱或有無對目標物體進行探測。安防系統中常見的光電開關煙霧報警器，工業中經常用它來計數機械臂的運動次數。
檢測形式 X:漫反射式 | T:0.7(M) | ||
型號 | DOB-FS18L-YOX-DV | ||
額定工作電壓（紋波峰值<=15%）[V] | DC | 10...36V | |
AC | |||
參數 | PNP 常開 | ||
工作電流表 晶體管/可控硅/繼電[mA] | 200mA | ||
響應時間[ms] | <3 | ||
指 向 角 | 3°...20° | ||
電壓降 晶體管/可控硅/繼電器 | <1.5V | ||
消耗電流[ms] | <=20 | ||
差動距離 | <15% | ||
極性保護 ▲ 短路保護 ■ | ▲ ■ | ||
動作指示 | |||
工作環境照度 LUX | 白熾燈(受光面照度) | <=3000 | |
太陽光(受光面照度) | <=10000 | ||
工作環境溫度 | -25...+55[℃] | ||
外殼材料 | 黃銅鍍鉻 | ||
連接方式 Y：引線 J：內接線 C：插件 | Y C | ||
防護等級 | IP67 | ||
符合標準 | GB/T14048.10 | ||
電氣接線圖 | |||
| |||
