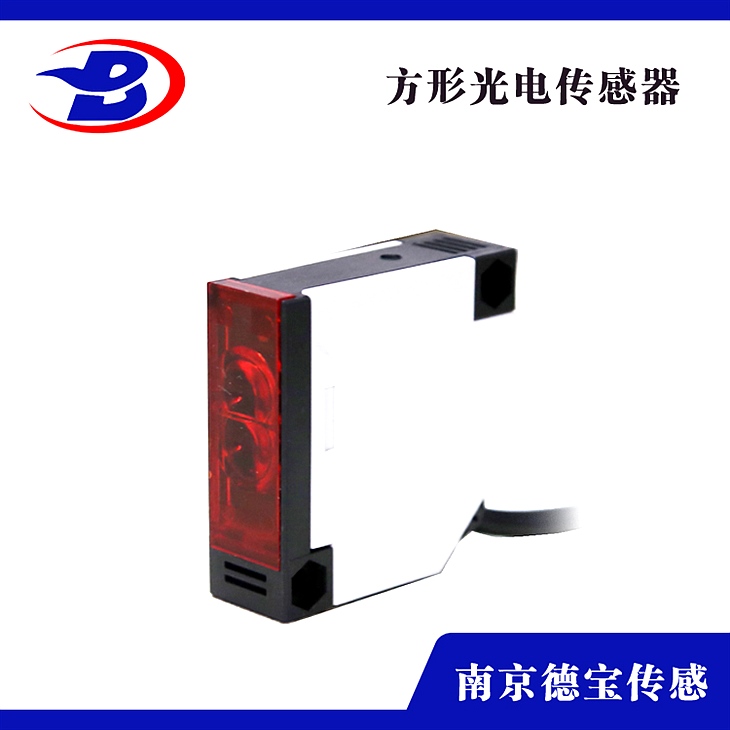

DOB-G139/L-2B6JC光電開關反射板220V
DOB-G139/L-2B6JC光電開關反射板220V
產品闡明：
光電開關是傳感器的一種，它把發射端和接納端之間光的強弱變化轉化為電流的變化以到達探測的目的。由于光電開關輸出回路和輸入回路是電隔離的（即電絕緣），所以它能夠在許多場所遭到應用。采用集成電路技術和SMT外表裝置工藝而制造的***光電開關器件，具有延時、展寬、外同步、抗互相干擾、牢靠性高、工作區域穩定和自診斷等智能化功用。這種新穎的光電開關是一種采用脈沖調制的主動式光電探測系統型電子開關，它所運用的冷光源有紅外光、紅色光、綠色光和藍色光等，可非接觸，無損傷地疾速和控制各種固體、液體、透明體、黑體、柔軟體和煙霧等物質的狀態和動作。具有體積小、功用多、壽命長、精度高、響應速度快、檢測間隔遠以及抗光、電、磁干擾才能強的優點。
常用的紅外線光電開關，是應用物體對近紅外線光束的反射原理，由同步回路感應反射回來的光的強弱而檢測物體的存在與否來完成功用的，光電傳感器首先發出紅外線光束抵達或透過物體或鏡面對紅外線光束停止反射，光電傳感器接納反射回來的光束，依據光束的強弱判別物體的存在。紅外光電開關的品種也十分的多，普通來說有鏡反射式光電開關、漫反射式、槽式、對射式、光纖式等幾個主要品種。光電開關快易優自動化選型有收錄。
檢測方式分類：
按檢測方式可分為漫射式、對射式、鏡面反射式、槽式光電開關和.光纖式光電開關
對射型由發射器和接納器組成，構造上是兩者互相別離的，在光束被中綴的狀況下會產生一個開關信號變化，典型的方式是位于同一軸線上的光電開關能夠互相分開達50米。
特征：區分不透明的反光物體；you效間隔大，由于光束逾越感應間隔的時間僅一次；不易受干擾，能夠牢靠適宜的運用在野外或者有灰塵的環境中；安裝的耗費高，兩個單元都bixu敷設電纜。
漫反射型是當開關發射光束時，目的產生漫反射，發射器和接納器構成單個的規范部件，當有足夠的組合光返回接納器時，開關狀態發作變化，作用間隔的典型值普通到3米。特征：有效作用間隔是由目的的反射才能決議，由目的外表性質和和顏色決議；較小的裝配開支，當開關由單個元件組成時，通常是能夠到達粗定位；采用背景抑止功用調理丈量間隔；對目的上的灰塵和對目的變化了的反射性能。
鏡面反射由發射器和接納器構成的狀況是一種規范配置，從發射器發出的光束在對面的反射鏡被反射，即返回接納器，當光束被中綴時會產生一個開關信號的變化。光的經過時間是兩倍的信號持續時間，有效作用間隔從0.1米至20米。特征：區分不透明的物體；借助反射鏡部件，構成高的有效間隔范圍；不易受干擾，能夠牢靠適宜的運用在野外或者有灰塵的環境中.
槽式光電開關通常是U字型構造，其發射器和接納器分別位于U型槽的兩邊，并構成一光軸，當被檢測物體經過U型槽且阻斷光軸時，光電開關就產生了檢測到的開關量信號。槽式光電開關比擬牢靠的合適檢測高速變化，分辨透明與半透明物體。
光纖式光電開關采用塑料或玻璃光纖傳感器來引導光線，以完成被檢測物體不在相近區域的檢測。通常光纖傳感器分為對射式和漫反射式。
技術參數：
輸出類型有：
1：三線NPN常開或常閉
2：三線PNP常開或常閉
3：四線NPN或PNP（常開+常閉）
4：DC二線常開或常閉
5：AC二線常開或常閉
6：工作電壓：10－30V DC （90~250V AC ）
7：輸出電流：200mA (交流 300mA)
8、感應方式：紅外感應
9、響應時間：對射型＜5ms/漫反射型＜3ms
10、規范檢測體：白色A4紙；
11、工作環境溫度：-25℃－80℃
產品特性：
對射型、漫反射型、回歸反射型光電開關都有避免互相干擾功用，裝置便當；
響應速度快紅外調制型光電檢測，、響應速度快、抗沖擊、耐振動、光擾小、超短命命；
對射型、回歸反射型及漫反射型等類型近百種規格產品可選。
檢測間隔可選，從3mm-100m,光電開關以適用不同運用請求，圓柱形（M12/M18/M30)，方型等多種外型規格可選。
開關量輸出品種豐厚，分直流二線、直流三線、直流四線及交流二線、繼電器輸出等，NPN或PNP任選。
銜接方式有電纜型及航空插座型，分為2線、3線、4線電纜及航空插座型。
寬范圍工作電壓，便當系統設計，直流型為DC10-30V，交流型為AC 20-250V。
可檢測各種不同的物體，如：玻璃、鐵、塑膠、木材、液體...等等，依據光量的反射與接納停止檢測。
可辨認物體顏色：依據顏色反射率與吸收率，光電傳感器能檢測物體反射光從而辨認顏色。
可應適用于機械、化工、造紙、輕工等行業作限位、定位、檢測、計數、測速、等其它工業自動化感測用處。
