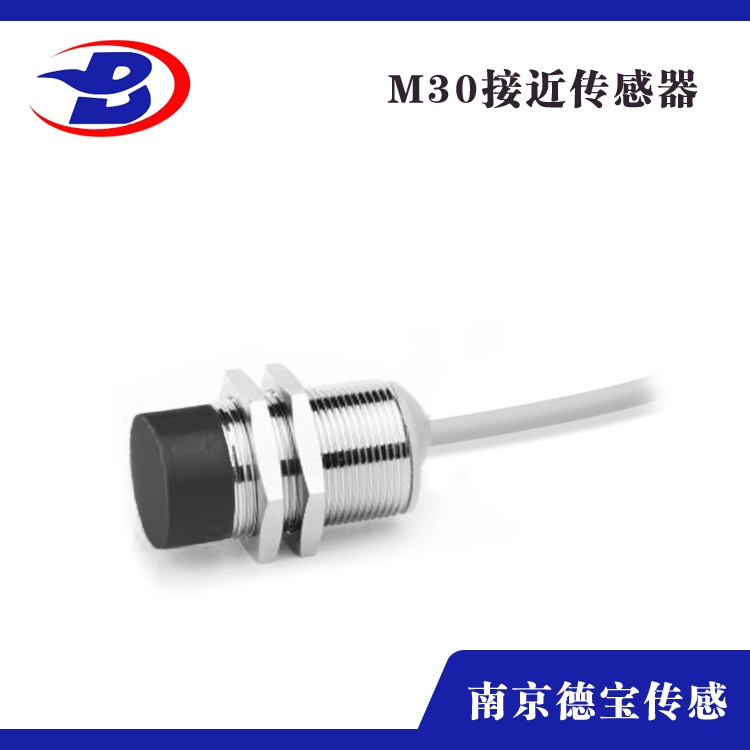

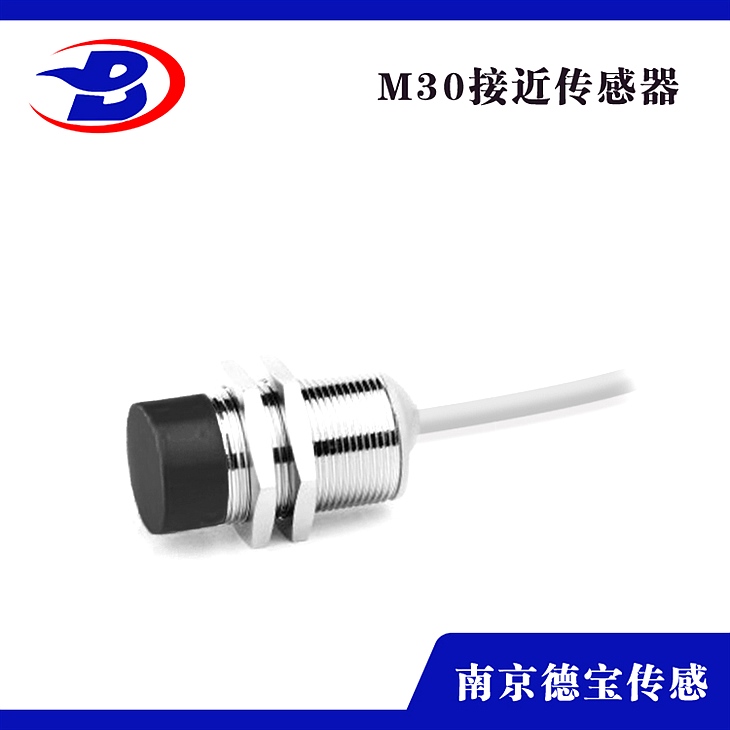

DOB-IIS204/L常開接近開關
產品詳情
IIS204常開接近開關安裝尺寸表
簡介
1、本產品結構緊湊、重量小、開關元器件工作壽命長，能夠安裝在有限的空間，用于微型化設備。
2、應用于有甲烷、煤塵等炸性氣體混合物、無破壞緣的腐蝕性氣體環境的礦井中。
產品特點
1、放大電路一體式設計,
3、使用壽命長、可靠性,
4、浪涌,過載,逆性保護功能,
5、可在水中應用
6、安裝方式非埋入式,
7、檢測距離:15mm,
8、輸出方式:PNPNO
9、電源電壓:10-30VDC,
10、外形規格:M30*1*51mm,
| 產品特征 | |
|---|---|
| 電氣設計 | PNP |
| 輸出功能 | 常開 |
| 感應距離 [mm] | 15 |
| 外殼 | 螺紋結構 |
| 尺寸 [mm] | M30 x 1.5 / L = 50 |
| 應用 | |
| 特殊的性能 | 鍍金觸點; 增長的感應距離 |
| 應用 | 工業應用/工廠自動化 |
| 電氣數據 | |
| 工作電壓 [V] | 10...30 DC |
| 電流損耗 [mA] | < 10 |
| 防護等級 | II |
| 反相保護 | 有 |
| 輸出 | |
| 電氣設計 | PNP |
| 輸出功能 | 常開 |
| 開關量輸出DC電壓降最大值 [V] | 2.5 |
| 開關量輸出DC的持續電流負載 [mA] | 100 |
| 開關頻率DC [Hz] | 100 |
| 短路保護 | 有 |
| 過載保護 | 有 |
| 監控范圍 | |
| 感應距離 [mm] | 15 |
| 實際感應距離 Sr [mm] | 15 ± 10 % |
| 工作距離 [mm] | 0...12.15 |
| 增長的感應距離 | 有 |
| 精度/偏差 | |
| 校正系數 | 鋼: 1 / 特種鋼: 0.7 / 黃銅: 0.5 / 鋁: 0.4 / 銅: 0.3 |
| 遲滯 [Sr的百分比] | 3...15 |
| 開關點偏移 [Sr的百分比] | -10...10 |
| 工作條件 | |
| 環境溫度 [°C] | -25...70 |
| 外殼防護等級 | IP 67 |
| 認證/測試 | |
| EMC電磁兼容 | EN 61000-4-2 ESD4 kV CD / 8 kV ADEN 61000-4-3 HF電磁場輻射10 V/mEN 61000-4-4 Burst2 kVEN 61000-4-6 射頻場感應的傳導抗擾度10 VEN 55011等級B |
| MTTF [年] | 1528 |
| 包括嵌入式軟件 | 有 |
| UL認證 | Ta0...40 °CEnclosure typeType 1電源Limited Voltage/CurrentUL認證編號A001文件數量ULE174191 |
| 機械技術數據 | |
| 重量 [g] | 105.5 |
| 外殼 | 螺紋結構 |
| 安裝 | 齊平安裝 |
| 尺寸 [mm] | M30 x 1.5 / L = 50 |
| 螺紋代號 | M30 x 1.5 |
| 原材料 | 黃銅 白青銅-鍍層; 感應面: PBT 桔黃色; LED窗口: PEI; 固定螺母: 黃銅 白青銅-鍍層 |
| 顯示器/操作件 | |
| 顯示 | 開關狀態4 x LED, 黃色 |
| 附件 | |
| 供貨范圍 | 固定螺母: 2 |
| 注釋 | |
| 包裝單位 | 1 件 |
| 電氣連接 - 插頭 | |
| 接口 | 接插件: 1 x M12; 觸頭: 鍍金的 |
