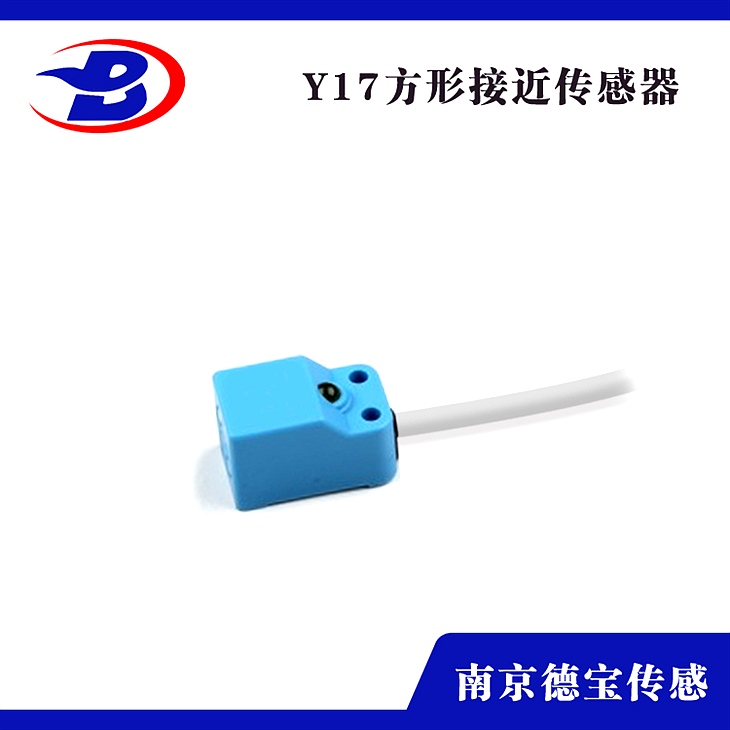

DOB-LJ1B/L-5-Z/B/1/Y方形接近開關

DOB-LJ1B/L-5-Z/B/1/Y方形接近開關

一、產品引見

接近開關是一種無需與運動部件停止機械直接接觸而能夠操作的位置開關，當物體接近開關的感應面到動作間隔時，不需求機械接觸及施加任何壓力即可使開關動作，從而驅動直流電器或給計算機（plc)安裝提供控制指令。接近開關是種開關型傳感器（即無觸點開關），它既有行程開關、微動開關的特性，同時具有傳理性能，且動作牢靠，，頻率響應快，應用壽命長，抗干擾才能強等、并具有防水、防震、等特性。產品有電感式、電容式、霍爾式、交、直流型。

二、性能特性

在各類開關中，有一種對接近它物件有“感知”才能的元件——位移傳感器。應用位移傳感器對接近物體的敏感特性到達控制開關通或斷的目的，這就是接近開關。

當有物體移向接近開關，并接近到一定間隔時，位移傳感器才有“感知”，開關才會動作。通常把這個間隔叫“檢出間隔”。但不同的接近開關檢出間隔也不同。

有時被檢檢驗物體是按一定的時間距離，一個接一個地移向接近開關，又一個一個地分開，這樣不時地反復。不同的接近開關，對檢測對象的響應才能是不同的。這種響應特性被稱為“響應頻率”。

三、構造方式

接近開關按其外型外形可分為圓柱型、方型、溝型、穿孔（貫穿）型和別離型。園柱型比如裝置便當，但其檢測特性相同，溝型的檢測部位是在槽內側，用于檢測經過槽內的物體，貫穿型在我國很少，而日本則應用較為普遍，可用于小螺釘或滾珠之類的小零件和浮標組裝成水位檢測安裝等。

四、接線

三根線的接線接法：

粽色的是接電源的正極，藍色的是接電源的負極，黑色的是接負載（信號輸出）。

二根線的接線辦法（DC或AC)：

棕色線銜接負載的負極，負載的正極線再銜接電源的正極，藍色的直接銜接電源的負極。

接線辦法請參照開關標牌上的接線圖來接線，切勿錯接反接！

直流三線接近開關的三根線分別是：棕色線---電源正極藍色線---電源負極黑色線---輸出號

交流二線型開關：將負載和接近開關串聯后接在交流電源端。
