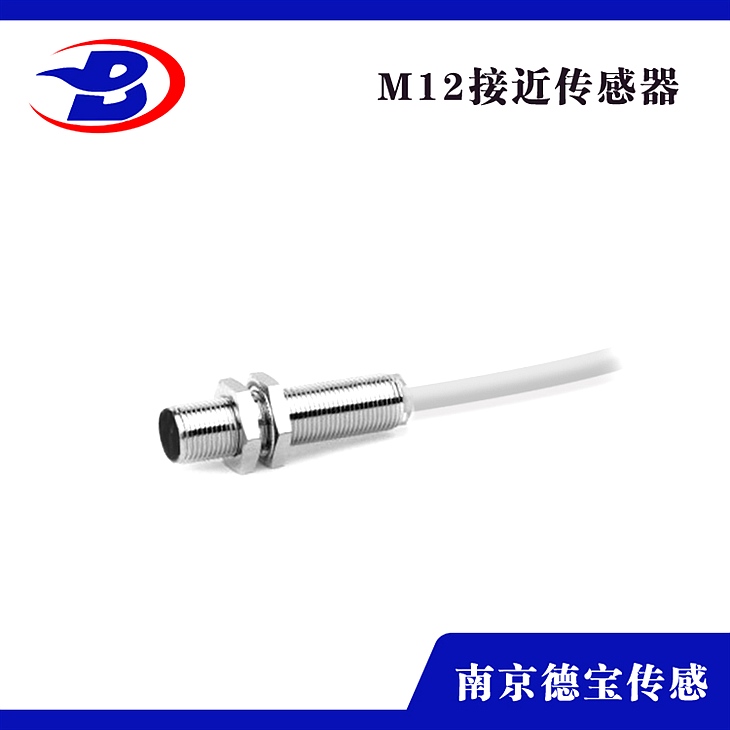

DOB-IB4-M12/L-X2/2M圓形接近開關安裝視頻

DOB-IB4-M12/L-X2/2M圓形接近開關裝置視頻

接線圖

1）接近開關有兩線制和三線制之區別，三線制接近開關又分為NPN型和PNP型，它們的接線是不同的。

2）兩線制接近開關的接線比擬簡單，接近開關與負載串聯后接到電源即可。

3）三線制接近開關的接線：紅（棕）線接電源正端；藍線接電源0V端；黃（黑）線為信號，應接負載。負載的另一端是這樣接的：關于NPN型接近開關，應接到電源正端；關于PNP型接近開關，則應接到電源0V端。

4）接近開關的負載能夠是信號燈、繼電器線圈或可編程PLC的數字量輸入模塊。

5）需求特別留意接到PLC數字輸入模塊的三線制接近開關的型式選擇。PLC數字量輸入模塊普通可分為兩類：一類的公共輸入端為電源負，電流從輸入模塊流出，此時，一定要***NPN型接近開關；另一類的公共輸入端為電源正，電流流入輸入模塊，此時，一定要***PNP型接近開關。千萬不要選錯了。

6）兩線制接近開關受工作條件的控制，導通時開關自身產生一定壓降，截止時又有一定的剩余電流流過，***時應予思索。三線制接近開關雖多了一根線，但不受剩余電流之類不利要素的攪擾。

7）有的廠商將接近開關的“常開”和“常閉”信號同時引出，或增加其它功用，此種狀況，請按產品闡明書體接線。

DOB-IB4-M12/L-X2/2M圓形接近開關裝置視頻

1、渦流式接近開關

這種開關有時也叫電感式接近開關。它是應用導電物體在接近這個能產生電磁場接近開關時，使物體內部產生渦流。這個渦流反作用到接近開關，使開關內部電路參數發作變化，由此辨認出有無導電物體移近，進而控制開關的通或斷。這種接近開關所能檢測的物體必需是導電體。

2、電容式接近開關

這種開關的丈量通常是構成電容器的一個板，而另一個板是開關的外殼。這個外殼在丈量過程中通常是接地或與設備的機殼相銜接。當有物體移向接近開關時，不管它能否為導體，由于它的接近，總要使電容的介電常數發作變化，從而使電容量發作變化，使得和丈量頭相連的電路狀態也隨之發作變化，由此便可控制開關的接通或斷開。這種接近開關檢測的對象，不限于導體，能夠緣的液體或粉狀物等。

3、霍爾接近開關

霍爾元件是一種磁敏元件。應用霍爾元件做成的開關，叫做霍爾開關。當磁性物件移近霍爾開關時，開關檢測面上的霍爾元件因產生霍爾效應而使開關內部電路狀態發作變化，由此辨認左近有磁性物體存在，進而控制開關的通或斷。這種接近開關的檢測對象必需是磁性物體。

DOB-IB4-M12/L-X2/2M圓形接近開關裝置視頻

由三大局部組成

振蕩器、開關電路及放大輸出電路。振蕩器產生一個交變磁場。當金屬目的接近這一磁場，并到達感應間隔時，在金屬目的內產生渦流，從而招致振蕩衰減，以停振。振蕩器振蕩及停振的變化被后放大電路處置并轉換成開關信號，觸發驅動控制器件，從而到達非接觸式之檢測目的。
