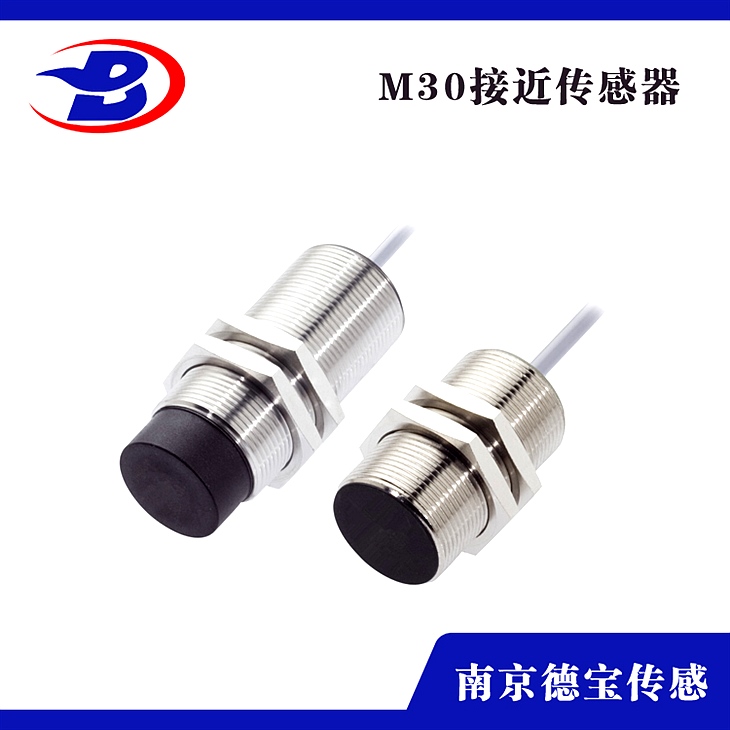

鍋流式接近開關DOB-GF-M3016/L-CM375 直流電壓10-30VDC三線PNP
鍋流式接近開關DOB-GF-M3016/L-CM375 直流電壓10-30VDC三線PNP
原理闡明
當一塊通有電流的金屬或半導體薄片垂直地放在磁場中時，薄片的兩端就會產生電位差，這種現象就稱為霍爾效應。兩端具有的電位差值稱為霍爾電勢U，其表達式為U=Kk·I·B/d。其中K為霍爾系數，I為薄片中經過的電流，B為外加磁場（洛倫茲力Lorrentz）的磁感應強度，d是薄片的厚度。
由此可見，霍爾效應的靈活度上下與外加磁場的磁感應強度成正比的關系?；魻栭_(kāi)關就屬于這種有源磁電轉換器件，它是在霍爾效應原理的根底上，應用集成封裝和組裝工藝制造而成，它可便當?shù)陌汛泡斎胄盘?hào)轉換成實踐應用中的電xin號，同時又具備工業場所實踐應用易操作和牢靠性的請求。
霍爾開關的輸入端是以磁感應強度B 來表征的，當B值到達一定的水平（如B1）時，霍爾開關內部的觸發器翻轉，霍爾開關的輸出電平狀態也隨之翻轉。輸出端普通采用晶體管輸出，和接近開關相似有NPN、PNP、常開型、常閉型、鎖存型（雙極性）、雙信號輸出之分
參數
1、電源電壓：直流：0-30VDC；
2、純阻負載：≤200mA 、理性負載：≤100mA
3、輸出壓降：直流≤2V、交流：≤10VAC
4、漏 電 流：≤0.5 mA
5、緣阻抗：DC500V ≥100MΩ
6、緣強度：AC1000V 1分鐘
7、環境溫度：-20—70 度。
8、輸出方式：NPN、PNP、常開、或常閉、直流三線制
9、外形構造：方形構造，
10、感應資料：磁性資料
11、感應間隔：≤ 10mm
12、響應頻率：≤600HZ
分類
1、單霍爾效應開關（數字輸出）
單霍爾效應開關有磁性工作閾值 (Bop)。假如霍爾單元接受的磁通密度大于工作閾值，那么輸出晶體管將開啟；當磁通密度降于工作閾值 (Brp) 時，晶體管會關閉。滯后 (Bhys) 是兩個閾值 (Bop-Brp) 之間的差額。即便存在外部機械振動及電氣噪音，此內置滯后頁可完成輸出的凈切換。單霍爾效應的數字輸出可順應各種邏輯系統。這些器件十分與簡單的磁棒或磁桿一同運用。單性霍爾開關它的正背面會各一個磁感應才會有作用，在體應用當中應該留意磁鐵的磁的裝置，反了會形成單性不感應輸出。
2、雙霍爾效應開關（數字輸出）
雙性霍爾體又分雙性不帶鎖存型霍爾開關和雙性鎖存型霍爾開關。
雙霍爾效應開關通常在南磁場強度足夠的狀況下翻開，并在北磁場強度足夠的狀況下關閉，但假如磁場被移除，則是隨機輸出，有可能是翻開，也有可能是關閉。雙鎖存型霍爾效應開關通常在南磁場強度足夠的狀況下翻開，并在北磁場強度足夠的狀況下關閉，但假如磁場被移除，不會更改輸出狀態。這些霍爾效應開關可運用南北交變磁場、多環磁鐵停止磁驅動。
3、雙鎖存型霍爾效應開關（數字輸出）
當置于n（或s）時開啟，磁場移除后繼續堅持開啟；而只要當置于s（或n）時才會關閉，磁場移除后繼續堅持其開啟或關閉狀態，直到下次磁場改動。這種堅持上次狀態的特性即鎖存特性，這品種型的霍爾效益開關即雙鎖存型霍爾效應開關。
4、全霍爾效應開關（數字輸出）
與qita霍爾效應開關不同，只需存在強度足夠大的北或南磁場，這些器件能翻開；而在沒有磁場的時分，輸出會關閉。
