雙向拉繩開關

手動復位SL2-II雙向拉繩開關

手動復位SL2-II雙向拉繩開關（SL2-11）帶自鎖裝置動作后自銷，并有警示牌顯示，須手動復位。是用于檢測帶式輸送機緊急停機的一種安全保護裝置。適用于煤炭、冶金、建材、電力、化工、交通、港口等行業。

結構特征與工作原理

本開關采用導軌式結構，當拉動鋼絲繩觸頭隨導軌運動觸動微動開關發出報警信號和停機信號，本型號為自動復位，本產品采用密封設計，較好的防止水，塵土進入殼內。

技術性能及主要參數：產品型號：SL2-II

觸點數量:1組/兩組

觸點容量：AC0-380V  0-10A

復位方式：手動

工作環境溫度：-30°-- +40°

相對濕度：≤90％（25℃時）

安裝與接線

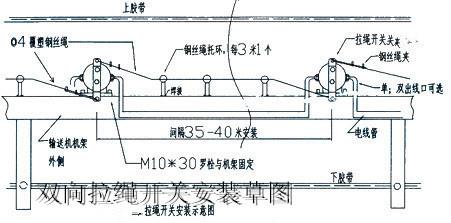

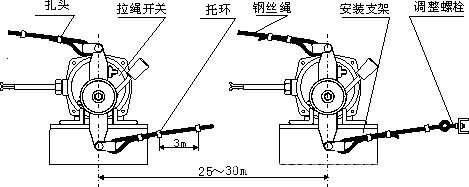

雙向拉繩開關應設置在人行道一側，通過螺栓將開關固定帶式輸送機中間機架的槽鋼上或安裝在現場自備的角鋼上，角鋼與中間架焊接。拉繩開關間的距離最大不應超過35米。開關距頭部滾筒或尾部滾筒距離宜為10-20米。開關間用覆塑鋼絲繩連接。鋼絲繩要松緊適宜，同時鋼絲繩應3-4米設一托繩環，拖繩環焊接在帶式輸送機中間架上。對兩側設有行人道的帶式輸送機，在帶式輸送機的每一側都要設雙向拉繩開關。
