DOB-LK/L-Y雙向拉繩開關電流3A安裝及接線

DOB-LK/L-Y雙向拉繩開關電流3A安裝及接線

一、細致說明

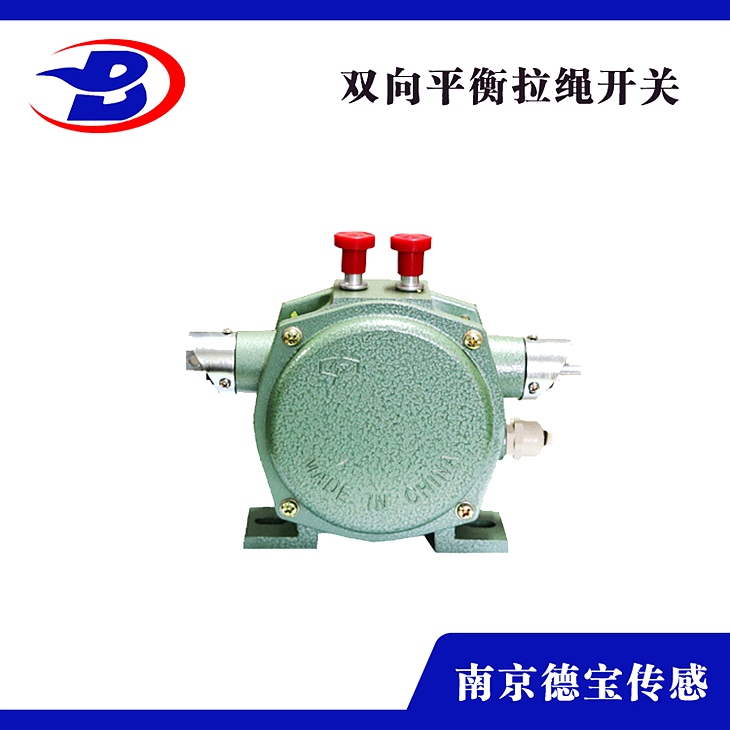

雙向拉繩開關LK-Y電流3A采用高強度不銹鋼壓鑄，是電廠輸煤皮帶的一種安全維護裝置。本產品可以用于各種惡劣環境下運用，或者酸堿區域，防水耐沖洗當保送機發作緊急事故，啟動本機，工作人員在恣意中央拉動鋼絲繩，可以使保送機及時停機。

雙向拉繩開關LK-Y電流3A主要是由拉桿、凸輪、復位柄、鎖槽、微動開關等部件組成。拉繩開關安裝于皮帶式保送機兩側機架之上，采用鋼絲繩沿著保送機設備兩側將開關銜接起來。在保送帶設備發作緊急事故情況下時，在保送機沿線恣意處拉動鋼絲繩，鋼絲繩將會牽動驅動臂開端旋轉，經過傳動軸從而帶動扭力彈簧使***的凸輪發作位移，驅動雙向拉繩開關切斷控制線路，使得保送機快速的中止運轉。

DOB-LK/L-Y雙向拉繩開關電流3A安裝及接線

二、結構特性：

1．本產品采用不銹鋼鑄造、強度高、重量輕。

2．外殼防護等抵達IP67，可在惡劣環境下長期工作。

3．本產品動作靈敏、穩定性高、***。

DOB-LK/L-Y雙向拉繩開關電流3A安裝及接線

三、工作原理：

當膠帶運輸機現場發作緊急事故時，可拉動系于擺臂上的鋼絲繩，使擺臂旋轉而帶動機內凸輪并感應微動開關，發出停機信號。

拉線開關是各種保送機的一種安全維護裝置。

電氣參數：

電壓通用：24V-48V-220V-380V-480V,

電流通用：1A，2A、3A、4A、5A、6A、7A、8A、9A、10A.15A

拉繩開關分為手動復位和自動復位兩種，需求抵達國度規則IP等。

四、DOB-LK/L-Y雙向拉繩開關安裝及接線：

1,安裝：

根據簡圖,自制一安裝板,用M12×30的螺栓將開關固定在安裝板上,

然后把安裝板隨同本開關裝置固定在膠帶機兩側,其位置滿足以下懇求：

（1）普通把開關安裝在保送機機架上,使該裝置低于膠帶水平位置,以操作便當為宜：

（2）把拉繩（￠4mm覆塑鋼絲繩）分別系在開關轉臂拉環孔上,兩只開關間隔距離小于40m為宜,兩端拉繩要平行于膠帶機沿線布置,并在間隔3—4m左右處安裝吊環起支撐作用,以減少其撓度。

2,接線：

（1）I型拉繩開關接線說明

把后蓋翻開,可見開關接線栓。如有引出電纜,用戶就不用翻開后蓋,可直接和開關的引出電纜線相接,接線時,可用萬用表檢驗出常開,常閉觸點,以防錯誤,接好后用防水膠帶絕緣并套好絕緣護套。

（2）II型拉繩開關接線與Z型相同。
