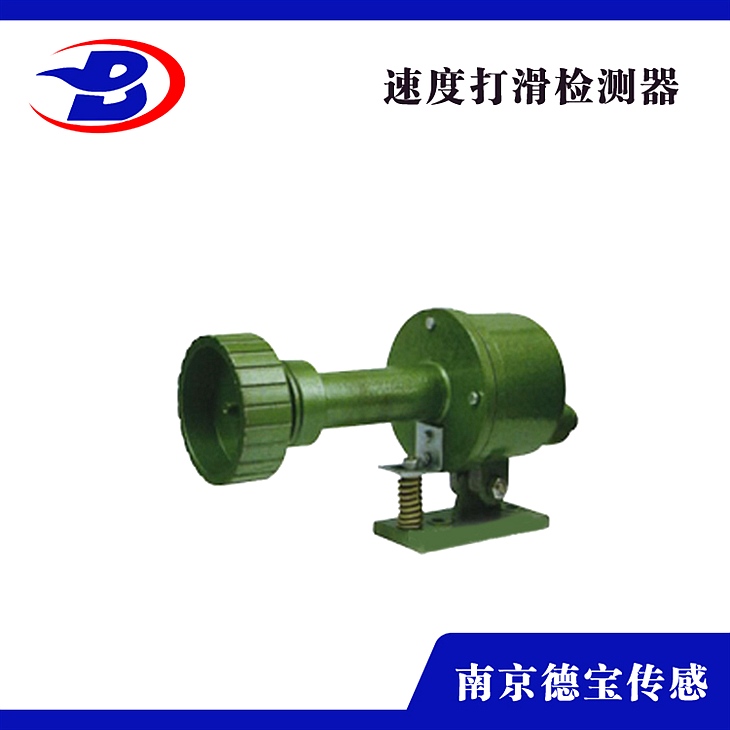

DOB-3ESJ/L-IV輸送設備打滑裝置

DOB-3ESJ/L-IV保送設備打滑安裝

一、特性

1：非接觸式，無易損原件，運用壽命長；

2：密封性好，可防水、放塵，防凝露；

3：鋁合金壓鑄外殼，抗壓，抗沖擊力強；

4：外殼經過烤漆噴塑處置，性強；

5：一體式設計，裝置便當，適用簡單，兩螺栓固定；

6：采用ARM單片機作為控制單元，反映速度，度，誤差??；

7：雙排數碼顯現，LED指示燈顯現，可現場察看與誤解；

DOB-3ESJ/L-IV保送設備打滑安裝

二、裝置

程度裝置在上行膠帶和下行膠帶間的保送機支架上，使出來與膠帶外表有一定的壓力避免發作觸輪跳動而產生的誤動作。速度檢測器工作電源即可工作，當膠帶機運轉速度于本產品的設定值時，檢測重視的繼電器動作輸出控制信號，速度可恣意調理。

殼體采用鋁合金鑄造，外表采用靜電噴塑涂覆工藝，漆膜平均，附著力強。

運用與裝置

先將固定支架焊在保送機的橫梁上；再將支臂用銷軸、啟齒銷銜接在支架上。

DOB-3ESJ/L-IV保送設備打滑安裝

三、工作原理

打滑開關用于對保送機帶速停止檢測的安裝，對帶速停止實時檢測，已應用于保送系統中膠帶上，為膠帶機的運轉提供了牢靠的檢測手腕。需程度裝置在上行膠帶和下行膠帶間的保送機支架上，使觸輪與膠帶外表有一定的壓力避免發作觸輪跳動而產生的誤動作。當觸輪隨膠帶機運轉而帶動內的脈沖盤，在脈沖回旋轉時傳感器的磁應信號輸入到控制電路中去，經放大，然后停止計數。其計數值與預置數比擬，判別膠帶的帶速，即：正常速度、打滑等。同時，執行電路輸出相應的開關信號。
