DOB-DLX/L-K2/J-PT包裝線用拉繩開關

DOB-DLX/L-K2/J-PT包裝線用拉繩開關

產品闡明

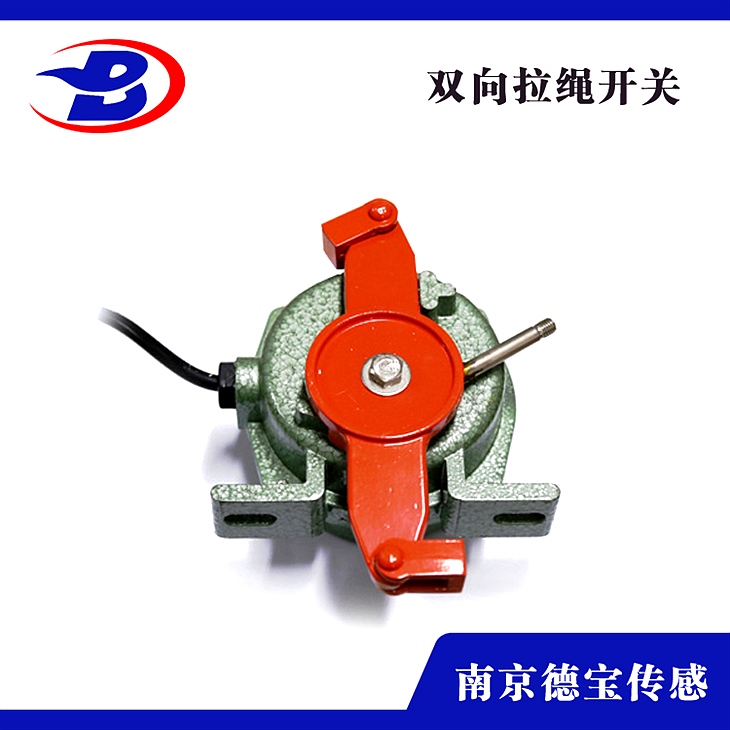

拉繩開關由拉桿、復位柄、凸輪、鎖槽及微動開關等組成。

拉繩開關裝置于皮帶保送機的兩側的機架上，用鋼絲繩沿著保送機兩側把開關銜接起來。當保送帶設備發作緊急事故時，在現場沿線恣意處拉動鋼絲繩，鋼絲繩牽動驅動臂旋轉，經過傳動軸帶動扭力彈簧使凸輪發作位移，驅動微動開關切斷控制線路，使得保送機中止運轉

技術參數

復位方式：Ⅰ型自動，Ⅱ型手動

接點數量：常開，常閉

接點容量：≤AC380V 2A

絕緣電壓：AC1000V實驗1分鐘

輸出接點數量：一開一閉一組轉換接點

牢靠性：無毛病工作1萬次

重量：2KG

材質：壓鑄鋁、重量輕、散熱快，抗磨損，順應環境強。

裝置與接線

1、拉繩開關成對裝置在膠帶機左右兩側，裝置支架與膠帶機中間架用螺栓，其位置應于膠帶及便于現場運用。兩臺拉繩開關之間相距50m左右為宜。

2、拉繩采用覆塑鋼絲繩，（或普通鋼線繩1XW19-4(5)-150,絲直徑4-5mm均可）。絲繩用繩卡（6KTH）固定，每隔3m左右裝置一個托環，以免鋼絲繩繞渡過大，***拉繩動作牢靠。在滿足開關正常工作的前提下，盡可能拉緊繩索，減少鋼絲繩垂度。

3、關于爬坡段膠帶機，應盡量縮短開關間距，及拉繩長度。

4、接線：拉繩開關出廠時配有長度1.2m四芯橡套電纜,芯線上配有1、2、3、4線號，其中1、2為常開接點，3、4為常閉接點。

適用范圍

拉繩開關是一種開關型傳感器（即無觸點行程開關），主要用于常規皮帶保送機、梭式保送機、裙邊式給料保送機、斗式提升機，包裝線、堆料/取料系統，起重機、發掘機、輪船裝卸系統、程度給料機等設備現場緊急事故停車的一種維護安裝。當緊急事故發作時，在現場沿線恣意處拉動拉繩開關，均可發出停機信號，完成對人身及設備的維護作用。

由于它既有行程開關、微動開關的特性，同時又具有傳理性能，并且動作牢靠、、頻率響應快、運用壽命長、抗干憂才能強、防水、防震、等特性。應用于機械、礦山、紡織、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、交通、水泥、港口碼頭號行業運用的帶式保送機保送系統中。

留意事項

1、先切斷總電源，接著要用wanneng表測出前線，開關一定是要裝在前線的一端。

2、將前線在合適的中央剪斷，就有兩個接頭了，拉線開關也有兩個接頭 。

3、將前線的兩個接頭削皮顯露金屬絲，分別恣意接到開關的兩個接頭上。

4、在銜接好的接頭將過長的金屬絲剪掉，以防兩條金屬絲碰撞短路。

5、旋開拉線開關的蓋子，能夠看見那里有一個金屬轉軸，它的一端是有洞的。

6、拉線開關的塑料外殼側面也有一個洞，先將拉線穿過塑料外殼洞口將拉線引入拉線開關內，再將引入的拉線一端引入轉軸，打結，將打結后過長的拉線修短，就能夠了。

7、*后旋好拉線開關的蓋子，避免觸電。
