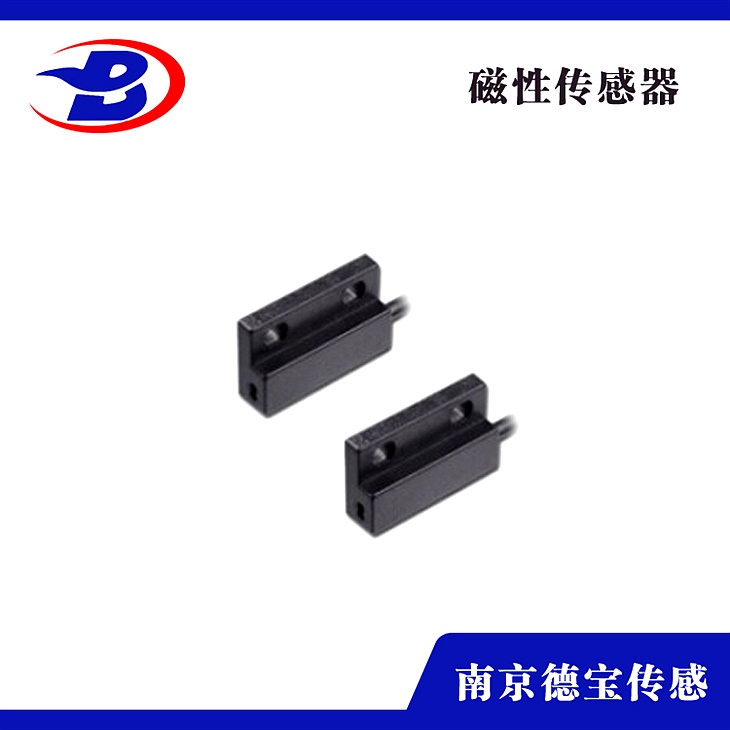

DOB-HSCKB-10/L磁性開關

DOB-HSCKB-10/L磁性開關

產品的特性

1、作用間隔：a.電磁鐵作用間隔120mm；b.永磁鐵作用間隔150mm。

2、帶負載才能強：可直接帶3A負載，而加中間繼電器過渡。牢靠、便當。

3、靈活度，反響速度：響應時間小于2.5ms。

4、能在惡劣環境工作

5、牢靠：只需在開關左近無強磁場，同時按產品技術闡明書請求裝置，能確保開關50 萬次沒有誤動作，牢靠性100。

6、磁接近開關的工作特性：是靠磁感應動作的非接觸開關，從基本上處理了因接觸而產生誤動作的問題。

7、應用：主要應用于焦?fàn)t設備、翻車機設備鋼鐵設備。

技術性能指標

1. 動作間隔：120mm

2. 通斷差：30mm以內

3. 響應時間：小于10ms

4. 振動頻率：20G 10-1000HZ

5. 勵磁電壓：DC24V±2V

6. 勵磁電流：0.6A

7. 環境濕度：-55℃—+125℃

8. 接點容量：80VA

9. 開關電流：0.8A

10. 開關電壓：DC350V AC300V

11. 接觸電阻：小于0.1Ω

12. 重量：磁體3.6kg 觸頭0.6kg

13. 用JZ7-44作負荷，壽命500000次

DOB-HSCKB-10/L磁性開關

構造特征與工作原理

1、內部采用干簧管和一塊磁鋼配合運用，有熔點，損的特性。

2、把干簧管和磁鋼密封于殼體內部，可以有效避免撞擊，有很強的抗干擾才能。

3、小磁鋼的磁性缺乏以使干簧管內的彈片互相吸收，開關堅持常開狀態。

4、當磁鋼從一個方向由遠及近接近開關時，干簧管內的彈片接點吸合，當磁鋼分開時，由于開關內的磁鋼同時被磁化，而使干簧管的狀態不斷堅持。

5、當磁鋼從反方向再次靠近開關時，磁鋼被反向磁化而使磁性降，使干簧管彈片由于彈性而彈開，接點也隨之?dāng)嚅_(kāi)。
