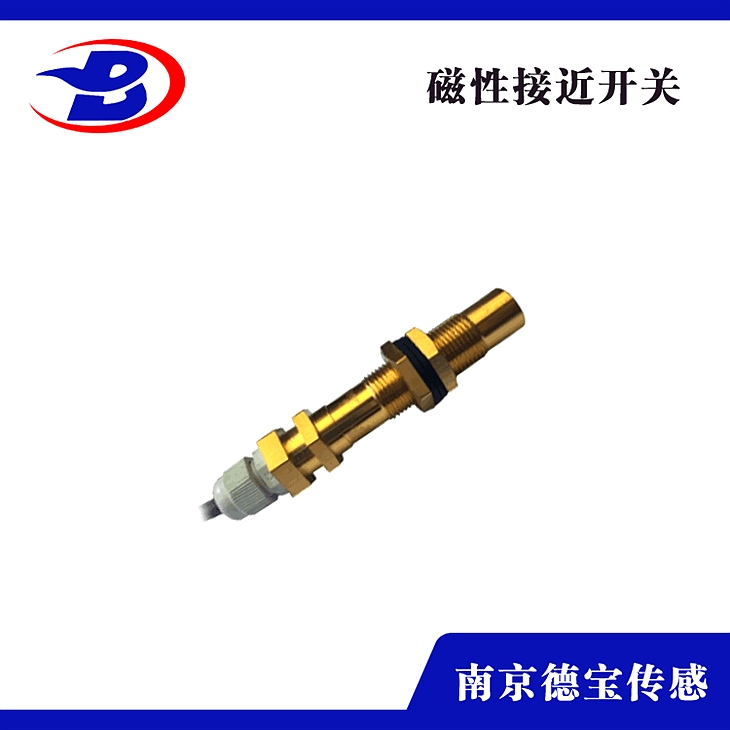

防爆接近開關DOB-GYB15.1407/LEDE/L工作原理

爆接近開關DOB-GYB15.1407/LEDE/L工作原理

一、細致闡明

防爆接近開關GYB15.1407/LEDE具有無觸點、無磨損、無火花、低功耗、壽命長、靈活度、工作頻率的特性，它能在各種惡劣環境下牢靠穩定地工作。用于溫惡劣環境下檢測、定位以及計數等，探頭能夠禁受-40℃~230℃介質溫度。本產品由于在溫-40℃~230℃環境中穩定停止，具有牢靠性、短路、性反接維護因而***應用于鋼鐵、焦化、電廠、冶金、玻璃以及化纖廠保送管道等相關制造行業。

爆接近開關DOB-GYB15.1407/LEDE/L工作原理

二、產品性能和特性：

1、能檢測各種金屬物體，銅，鐵

2、具有浪涌維護功用

3、外殼資料：聚四氟 不銹鋼

4、防護等IP67 IP68

5、運用芯片制造

6、超小型系列，小巧***快速

爆接近開關DOB-GYB15.1407/LEDE/L工作原理

三、工作原理

防爆接近開關GYB15.1407/LEDE用于溫環境裝置和檢測溫金屬物體，主要由三大局部組成：振蕩器、開關電路及放大輸出電路。振蕩器產生一個交變磁場。當金屬目的接近這一磁場，并到達感應間隔時，在金屬目的內產生渦流，從而招致振蕩衰減，以致停振。振蕩器振蕩及停振的變化被后放大電路處置并轉換成開關信號，觸發驅動控制器件，從而到達非接觸式之檢測目的。

耐溫接近開關是一種用于工業自動化控制系統中以完成檢測、控制并與輸出環節全盤無觸點化的***開關元件。應用金屬停止檢測，當開關接近到某一金屬物體時即發出感應信號。當金屬目的接近這一磁場，并到達感應間隔時，在金屬目的內產生渦流，從而招致振蕩衰減，以致停振。振蕩器振蕩及停振的變化被后放大電路處置并轉換成開關信號，觸發驅動控制器件，從而到達非接觸式之檢測目的。

四、GYB15.1407/LEDE接近開關裝置過程中應留意事項：

1)被檢測體不應接觸接近開關，以免因摩擦及碰撞而損傷接近開關；

2)用手拉拽接近開關引線會損壞接近開關，裝置時zui好在引線距接近開關10厘米處用線卡固定結實；

3)不應用腳踏接近開關，裝置時zui好設置維護罩殼；

4)開關運用間隔應設定在額定間隔的80%以內，以免受溫度和電壓影響，溫度和電壓的低都將影響接近開關的靈活度。

5）在金屬上裝置接近開關時應預留一定空間，以防止該開關遭到被檢測物體之外的其他金屬干擾而產生誤動作。與感應面平行的金屬應在間隔感應面三倍的檢測間隔之外;在接近開關軸線方向周圍的金屬應在以接近開關軸線為圓心，以三倍的接近開關直徑為直徑的圓柱體以外。

6）在同時裝置兩個或兩個以上接近開關時為避免恣意二者間互相干擾，開關對置時應使兩感應面在軸線方向的間隔大于五倍的檢測間隔;并列裝置時外圓柱面之間間隔應大于三倍接近開關直徑的長度，若開關直徑大小不等，應按較大接近開關的直徑計算。
