超聲波傳感器

南京德寶高精度超聲波傳感器、熱金屬檢測器

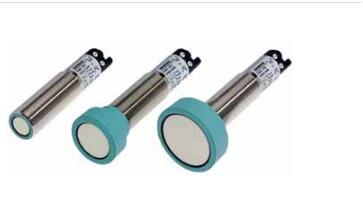

型系列M30 K3 ATEX超聲波接近開關是一種便于使用的多功能器件，外殼為圓柱形?？墒褂?個電位器進行調節，具有SONPROG 接口設備或示教功能。它們具有不同的感測距離、功能范圍以及調節或編程能力。

可作為漫射傳感器、反射傳感器或直通波束傳感器

兩個電位計通過SONPROG編程設備可調節

前景和背景抑制

同步能力、多路復用操作

溫度補償

固態輸出：

開關量輸出

模擬量輸出

通過M125針，G型連接器進行連接

設計

被動反射器

對于緊湊型系列M30 K3 ATEX超聲波接近開關，可以將一個3RX1910無源反射器加到傳感器頭上?？臻g受限制時，可以檢測到與超聲波接近開關相垂直的物體(減少安裝深度)。盲區因此也被減少大約6cm。

功能

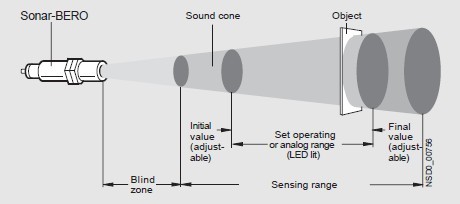

范圍定義和調節

在預設工作范圍或模擬量范圍內的物體將被可靠檢測，使得開關量輸出或模擬量輸出改變狀態。在盲區內不能有任何物體，否則會導致錯誤的輸出。在工作范圍限值之外、與傳感器離開一段距離的物體在開關量輸出上不會發出信號。

工作模式

標準工作模式,反射傳感器

從任何方向進入聲錐的物體在進入預設的感應范圍時都會引起輸出信號發生改變。

反射傳感器

如果在設定的工作范圍內固定安裝了一個反射器，則超聲波接近開關將由位于 超聲波接近開關和反射器之間的所有物體操動，甚至包括那些吸收聲音的物體。

直通波束傳感器

Sonar-接近開關只判斷發射器和接收器之間是否存在物體。布置的距離是單個傳感器的兩倍。

編程

用于使操作條件最佳化，所有緊湊型系列M30 K3 ATEX傳感器都可以使用PC和SONPROG 3RX4000-PF接口設備進行編程。

可以改變的主要參數為：

—工作范圍的上限值和下限值

—差動行程

—開關功能常開或常閉

—開關頻率

—模擬量范圍的上限值和下限值

—模擬特性,上升或下降

—閉合范圍終止點

—感應范圍終止點

—平均值生成

—多路傳輸功能

—溫度補償
